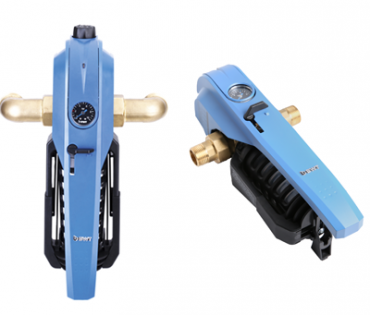

Рычажный фильтр E1

Рычажный фильтр BWTE1 HWSпредназначен для фильтрации холодной в загородном доме. Он защищает трубопроводы и подключенные к ним компоненты системы от функциональных нарушений и коррозии в результате действия таких посторонних примесей, как частицы ржавчины, опилки, песок, пенька и пр.

Получить консультацию

Описание
Документация
Комплектующие товары

Фильтр не предназначен для очистки циркуляционной воды, обработанной реагентами, и охлаждающей воды для поточного охлаждения, а также для воды с крупными механическими включениями и частицами. Фильтр не предназначен для очистки масел, жиров, растворителей, мыльных растворов и смазочных сред, а также водорастворимых веществ.

Редукционный клапан
Встроенный редукционный клапан служит для снижения давления и настройки нужного давления на выходе – преимущественно в системе водоснабжения дома. Равномерное и невысокое давление защищает арматуру и приборы всей системы водоснабжения дома, помогает экономить до 50% воды и понижает шумы. Мы рекомендуем устанавливать редукционный клапан при давлении на входе, начиная от 4 бар.
Внимание: монтаж установки должен выполняться организацией водоснабжения или специализированной монтажной фирмой.

Комплектация
• встроенный редуктор давления и манометр
• обратный клапан
• встроенный запорный кран с функцией отсечения потока
• электронная индикация замены фильтрующего элемента
• гигиеническая защита фильтрующего элемента
• комплект уплотнений
• накидные гайки (американка) 3/4’’-1’’

Преимущества
• удобство обслуживания и эксплуатации
• простая и быстрая замена картриджа
• не нужно устанавливать дополнительные шаровые краны
• наличие встроенного редуктора давления и манометра
• световая индикация замены фильтрующего элемента

Технические характеристики

Фильтр BWT E1 HWS	Тип	³/₄"	^{1^"}
Условный проход	DN[мм]	20	25
Производительность	м³/час	2,3	3,6
Выходное давление после редукц. клапана	бар	2 - 6
Размер ячеек фильтра(PN)	µм	90 - 110
Максимальное давление (PN)	бар	16
Рабочее давление, мин./макс.	бар	2/16
Температура воды, мин./макс.	°C	5/30
Окружающая температура, мин./макс.	°C	5/40
Монтажная длина без резьбы A	мм	100
Монтажная длина с резьбой B	мм	197	199
Общая высота E1 HWS, вкл. гиг. защиту C	мм	567
Общая высота E1 HWS D	мм	398
Мин. размер от середины трубы до пола E	мм	480
Мин. размер от середины трубы до стены	мм	80 - 120
Резьба накидной гайки H		G 1¼“
Вес в рабочем состоянии, прибл.	кг	4,0	4,0
№ артикула Германия		10384	10385
