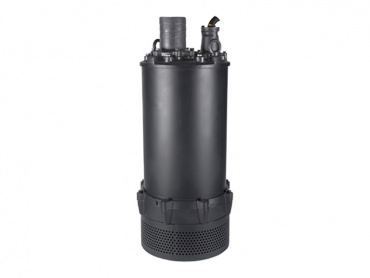

Погружной канализационный насос GRUNDFOS DWK.E.10.150.370.5.1D

№ продукта - 96922671

Насосы для водоотведения

  • Описание
  • Технические характеристики
  • Документация

Погружной строительный насос

Насос Grundfos DWK представляет собой погружной насос для применения в системах водоотведения и дренажа.

Насос используется для перекачивания:

  • больших объемов грунтовых и поверхностных вод,
  • сточных вод при высоком напоре,
  • воды из дренажных колодцев с содержанием грязи.

Конструкция насоса позволяет использовать его как в переносных, так и стационарных установках.

Насос выполнен из чугуна, имеет вертикальный напорный канал и оснащен встроенным погружным трехфазным закрытым электродвигателем, имеющим класс изоляции F (155°C).

Насос включает в себя стояк, охлаждающий кожух для охлаждения электродвигателя перекачиваемой жидкостью и закрытое рабочее колесо, обеспечивающее высокую производительность.

Насос оснащен двойным торцевым уплотнением вала и дополнительным манжетным уплотнением, которое защищает вал и торцевое уплотнение от воздействия на них абразивов.

Насос поставляется в комплекте с сетчатым фильтром и кабелем длиной 10 м.

Насос оснащен биметаллическим термодатчиком для защиты двигателя от перегрева и датчиком утечки для контроля проникновения жидкости в корпус двигателя.

Уплотнение кабельного ввода состоит из резинового кольца с изолирующей эпоксидной мембраной и резинового корпуса, обеспечивающего защиту от проникновения воды в двигатель.

Кривая характеристик

Технические данные
Maкс. расход - 45 л/с
Минимальный напор - 5 м
Максимальный напор - 79 м
Текущий диаметр рабочего колеса - 255 мм
Тип рабочего колеса - E
Максимальный размер частицы - 10 мм
Первичное уплотнение вала - SIC-SIC
Макс. гидравлическое КПД - 62 %
Допуски по рабочим хар-кам - ISO9906:2012 3B
Материалы
Корпус насоса - Чугун EN 1561 EN-GJL-250
Рабочее колесо - Чугун с шаровидным графитом EN1563 EN-GJS-450-10
Электродвигатель - Чугун EN-GJL-250
Монтаж
Максимальная температура окружающей среды - 40 °C
Выход насоса - DN 150
Максимальная глубина установки - 25 м
Жидкость
Диапазон температур жидкости - 0 .. 40 °C
Плотность - 998.2 кг/м³
Мин. pH - 4
Данные электрооборудования
Номинальная мощность - P2 - 37 кВт
Частота питающей сети - 50 Hz
Номин.напряжение - 3 x 380-415 В
Допуст.откл-е напряж - +5/-5 %
Макс. число пусков в час - 15
Номинальный ток - 72 A
Расчетное значение тока от 3/4 нагрузки - 56 A
Расчетное значение тока от 1/2 нагрузки - 42 A
Cos phi - коэф-нт мощности - 0.86
Cos phi - коэф. мощности при 3/4 нагрузки - 0.828
Cos phi - коэф. мощности при 1/2 нагрузки - 0.751
Номинальная скорость - 2850 об/м
Эффективность электродвигателя при полной нагрузке - 90.1 %
Эффективность двигателя при 3/4 нагрузки - 89.5 %
Эффективность электродвигателя при 1/2 нагрузки - 87.6 %
Количество полюсов - 2
Схема пуска - звезда/треуг.
Степень защиты (IEC 34-5) - IP68
Класс изоляции (IEC 85) - F
Взрывозащищенное исполнение - нет
Длина кабеля - 10 м
Тип кабеля - PNCT
Сечение кабеля - 6X16MM2+1X10MM2+6X1.5MM2
Система управления
Датчик воды в масле - без датчика воды в масле
Датчик уплотнения - Y
Другое
Масса нетто - 839 кг
