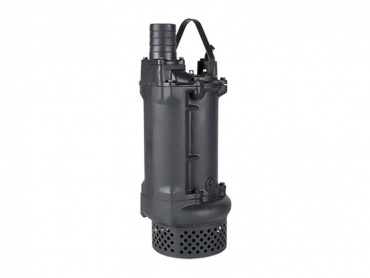

Погружной канализационный насос GRUNDFOS DWK.O.13.100.110.5.1D
№ продукта - 96926054
Насосы для водоотведения
- Описание
- Технические характеристики
- Документация
Погружной строительный насос
Насос Grundfos DWK представляет собой погружной насос для применения в системах водоотведения и дренажа.
Насос используется для перекачивания:
- больших объемов грунтовых и поверхностных вод,
- сточных вод при высоком напоре,
- воды из дренажных колодцев с содержанием грязи.
Благодаря компактной конструкции насос подходит для использования как в переносных, так и стационарных установках.
Насос выполнен из чугуна, имеет вертикальный напорный канал и оснащен встроенным погружным трехфазным закрытым электродвигателем, имеющим класс изоляции F (155°C).
Насос включает в себя стояк, двойное торцевое уплотнение вала и полуоткрытое рабочее колесо.
Насос оснащен биметаллическим термодатчиком для защиты двигателя от перегрева и датчиком утечки для контроля проникновения жидкости в корпус двигателя.
Насос поставляется в комплекте с сетчатым фильтром, подъемной скобой (lifting handle) и кабелем длиной 10 м.
Кривая характеристик
| Технические данные Maкс. расход - 27.5 л/с Минимальный напор - 23.3 м Максимальный напор - 41 м Текущий диаметр рабочего колеса - 185 мм Тип рабочего колеса - O Максимальный размер частицы - 13 мм Первичное уплотнение вала - SIC-SIC Макс. гидравлическое КПД - 63 % Допуски по рабочим хар-кам - NONE Материалы Корпус насоса - Чугун EN 1561 EN-GJL-200 Рабочее колесо - Чугун с шаровидным графитом EN1563 EN-GJS-450-10 Электродвигатель - Чугун EN-GJL-250 Монтаж Максимальная температура окружающей среды - 40 °C Выход насоса - DN 100 Максимальная глубина установки - 25 м |
Жидкость Диапазон температур жидкости - 0 .. 40 °C Плотность - 998.2 кг/м³ Мин. pH - 4 Данные электрооборудования Номинальная мощность - P2 - 11 кВт Частота питающей сети - 50 Hz Номин.напряжение - 3 x 380-415 В Допуст.откл-е напряж - +5/-5 % Макс. число пусков в час - 30 Номинальный ток - 20.4 A Расчетное значение тока от 3/4 нагрузки - 15.4 A Расчетное значение тока от 1/2 нагрузки - 10.8 A Cos phi - коэф-нт мощности - 0.92 Cos phi - коэф. мощности при 3/4 нагрузки - 0.91 Cos phi - коэф. мощности при 1/2 нагрузки - 0.87 Номинальная скорость - 2850 об/м Эффективность электродвигателя при полной нагрузке - 89.5 % Эффективность двигателя при 3/4 нагрузки - 89.5 % Эффективность электродвигателя при 1/2 нагрузки - 89.2 % Количество полюсов - 2 Схема пуска - звезда/треуг. Степень защиты (IEC 34-5) - IP68 Класс изоляции (IEC 85) - F Взрывозащищенное исполнение - нет Длина кабеля - 10 м Тип кабеля - PNCT Сечение кабеля - 7X4MM2+4X1MM2 Система управления Датчик воды в масле - без датчика воды в масле Датчик уплотнения - Y Другое Масса нетто - 190 кг |
