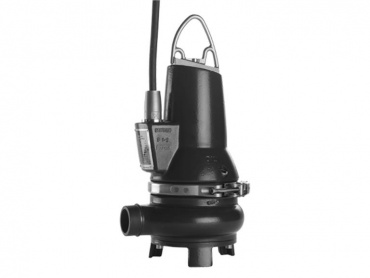

Погружной канализационный насос GRUNDFOS EF30.50.15.2.50B

№ продукта - 96104196

Дренажные и канализационные насосы

  • Описание
  • Технические характеристики
  • Документация

Насосы EF предназначены для отведения дренажных и канализационных стоков от частных домов, ферм небольших промышленных предприятий.

Насосы EF оснащены полуоткрытым одноканальным рабочим колесом, обеспечивающим перекачивание воды с твердыми включениями.

Области применения:

  • дренаж и отведения поверхностных вод с небольшими загрязнениями
  • отведение воды с волокнистыми включениями, например из прачечных
  • отведение сточных вод от зданий, кроме стоков из туалетов
  • отведение сточных вод от промышленных здание, кроме стоков из туалетов.

Компактный дизайн делает насос подходящим и для временной и для постоянной установки.

Насос оснащен стальным разъемом с полиуретановым сердечником обеспечивает герметичное соединение. Таким образом, жидкость не сможет проникнуть в электродвигатель через кабельный ввод.

Хомут между насосной части и корпуса электродвигателя дает возможность быстро разобрать и собрать насос без дополнительны инструментов.

Катриджевая конструкция уплотнения вала сокращает время на обслуживание насоса и увеличивает продолжительность его работы. Оно быстро заменяется без применения специальных инструментов.

Электродвигатель погружной, асинхронный электродвигатель, класс нагревостойкости изоляции F (155°С). Оснащен двумя термовыключателями для защиты двигателя во время работы.

Насосы поставляются с напорный патрубок для подсоединения к трубопроводу или гибкому шлангу. Насосы предназначены для свободной или стационарной установки или переносной эксплуатации.

Кривая характеристик

Технические данные
Maкс. расход - 12.9 л/с
Максимальный напор - 22.5 м
Тип рабочего колеса - Полуоткрытое
Максимальный размер частицы - 30 мм
Первичное уплотнение вала - SIC/SIC
Макс. гидравлическое КПД - 64 %
Данные на фирменной табличке - LGA
Допуски по рабочим хар-кам - ISO9906:2012 3B2
Материалы
Корпус насоса - Чугун EN-GJL-250
Рабочее колесо - Чугун EN-GJS-500-7
Монтаж
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 6 бар
Выход насоса - R 2
Максимальная глубина установки - 10 м
Установка сухая / погружная - S
Автоматическая трубная муфта - Y
Жидкость
Диапазон температур жидкости - 0 .. 40 °C
Плотность 998.2 кг/м³
Данные электрооборудования
Потребляемая мощность - P1 - 2.2 кВт
Номинальная мощность - P2 - 1.5 кВт
Частота питающей сети - 50 Hz
Номин.напряжение - 3 x 400-415 В
Допуст.откл-е напряж - +6/-10 %
Макс. число пусков в час - 30
Номинальный ток - 3.8 A
Расчетное значение тока от 3/4 нагрузки - 3 A
Расчетное значение тока от 1/2 нагрузки - 2.4 A
Пусковой ток - 21 A
Расчетное значение тока без нагрузки - 1.9 A
Cos phi - коэф-нт мощности - 0.88
Cos phi - коэф. мощности при 3/4 нагрузки - 0.81
Cos phi - коэф. мощности при 1/2 нагрузки - 0.71
Номинальная скорость - 2720 об/м
Крутящий момент заторможенного ротора - 11 Нм
Распределение крутящего момента - 12 Нм
Момент инерции - 0.0039 кг м²
КПД двигателя при полной нагрузке - 67 %
КПД двигателя при 3/4 нагрузки - 68 %
КПД двигателя при 1/2 нагрузки - 63 %
Количество полюсов - 2
Схема пуска - прямой пуск
Степень защиты (IEC 34-5) - IP68
Класс изоляции (IEC 85) - F
Взрывозащищенное исполнение - нет
Встроенная защита электродвигателя - ТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защита - внутрен.
Длина кабеля - 10 м
Тип кабеля - H07RN-F
Тип кабельной вилки - No plug
Система управления
Блок управления - не включен
Дополнительный I/O - External
Реле влажности - без реле влажности
Датчик воды в масле - без датчика воды в масле
AUTOADAPT - Нет
Другое
Масса нетто - 40 кг
Danish VVS No. - 391293172
Swedish RSK No. - 5885875
Finnish LVI No. - 4822602
