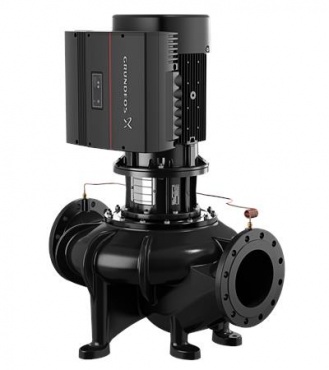

Одноступенчатые насосы типа "ин-лайн" TPE 150-170/4

№ продукта - 98908257

Одноступенчатые насосы типа "ин-лайн" со встроенным частотным преобразователем и датчиком

  • Описание
  • Технические характеристики
TPE 150-170/4 S-A-F-A-BAQE-OW3

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Насос оснащён датчиком перепада давления.

Кривая характеристик:

Система управления:
Frequency converter:  Встроен.

Жидкость:
Рабочая жидкость:  Вода
Диапазон температур жидкости:  0 .. 120 °C
Температура перекачиваемой жидкости:  20 °C
Плотность:  998.2 кг/м³

Технические данные:
Скорость насоса, при которой расчитаны его характеристики:  1470 об/м
Номинальный расход:  280 м³/ч
Номинальный напор:  13.6 м
Текущий диаметр рабочего колеса:  226 мм
Код торцевого уплотнения вала:  BAQE
Допуски по рабочим хар-кам:  ISO9906:2012 3B

Материалы:
Корпус насоса:  Чугун
Материал корпуса насоcа:  EN-GJL-250
Корпус насоса:  ASTM class 35
Рабочее колесо:  Чугун
Рабочее колесо, EN/DIN:  EN-GJL-200
Рабочее колесо, AISI/ASTM:  ASTM class 30

Монтаж:
Диапазон температуры окружающей среды:  -20 .. 40 °C
Макс. рабочее давление:  16 бар
Макс. давление при заданной темп-ре:  16 бар / 120 °C
Стандарт трубного присоединения:  DIN
Диаметр трубного присоединения:  DN 150
Допустимое давление:  PN 16
Монтажная длина:  800 мм
Размер фланца электродвигателя:  FF300

Данные электрооборудования:
Тип электродвигателя:  160LB
Номинальная мощность - P2:  15 кВт
Частота питающей сети:  50 Hz
Номинальное напряжение:  3 x 380-480 В
Номинальный ток:  30.0-25.4 A
Cos фи - характеристика мощности:  0.90-0.85
Номинальная скорость:  240-1750 об/м
Класс энергоэфф-ти:  IE3
Эффективность электродвигателя при полной нагрузке:  92.1 %
Количество полюсов:  4
Степень защиты (IEC 34-5):  IP55
Класс изоляции (IEC 85):  F
Номер электродвигателя:  86906193

Другое:
Минимальный индекс эффективности, MEI ≥:  0.70
Вес(Нетто):  354 кг
Вес(Брутто):  450 кг
Объем поставки:  1.68 м³
Cтрана происхождения:  RU
ТН ВЭД ЕАЭС Код:  8413705100
