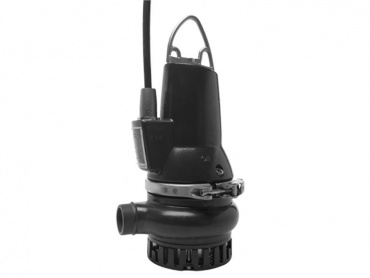

Погружной канализационный насос GRUNDFOS DP10.50.09.A.2.1.502

№ продукта - 96104202

Дренажные насосы

  • Описание
  • Технические характеристики
  • Документация

Насос DP компании GRUNDFOS предназначен для перекачивания бытовых и промышленных стоков.

Насос оборудован многолопастным полуоткрытым рабочим колесом для свободного прохода включений 10 мм и подходит для o перекачивания дренажных и поверхностных вод, o перекачивания подземных вод o отведения вод без волокнистых включений в промышленных процессах.

Компактная конструкция делает насос пригодным как для стационарной, так и для мобильной эксплуатации.

Насос является погружным насосом, изготовленным из чугуна, со встроенным погружным 1-фазным электродвигателем. Сертификаты: LGA Насос имеет промежуточную масляную камеру, предварительно заполненную специальным нетоксичным маслом.

Насос оснащён кабельным штепселем, что облегчает его разборку. Штепсель герметизирован полиуретаном, что препятствует попаданию воды в электродвигатель.

Хомут между корпусом насоса и электродвигателем облегчает процедуру сборки/разборки. Осмотр насоса можно выполнять на месте эксплуатации без использования специальных инструментов.

Насос оснащён двойным торцевым уплотнением вала в уникальном картриджевом исполнении. Это позволяет очень быстро заменять торцевое уплотнение в рабочих условиях без каких-либо специальных инструментов. Кроме того, это исключает риск неправильного монтажа.

Электродвигатель имеет изоляцию класса F и долговечные шарикоподшипники с глубокими дорожками качения с постоянной консистентной смазкой.

Насос имеет R 2 напорный патрубок и предназначен для свободной установки или установки на автоматической трубной муфте.

Кривая характеристик

Технические данные
Maкс. расход - 11.9 л/с
Максимальный напор - 13.8 м
Тип рабочего колеса - Полуоткрытое
Максимальный размер частицы - 10 мм
Первичное уплотнение вала - SIC/SIC
Макс. гидравлическое КПД - 70 %
Данные на фирменной табличке - LGA
Допуски по рабочим хар-кам - ISO9906:2012 3B2
Материалы
Корпус насоса - Чугун EN-GJL-250
Рабочее колесо - Чугун EN-GJS-500-7
Монтаж
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 6 бар
Выход насоса - R 2
Максимальная глубина установки - 10 м
Установка сухая / погружная - S
Жидкость
Диапазон температур жидкости - 0 .. 40 °C
Плотность - 998.2 кг/м³
Данные электрооборудования
Потребляемая мощность - P1 - 1.3 кВт
Номинальная мощность - P2 - 0.9 кВт
Частота питающей сети - 50 Hz
Номин.напряжение - 1 x 230 В
Допуст.откл-е напряж - +6/-10 %
Макс. число пусков в час - 30
Номинальный ток - 6.1 A
Расчетное значение тока от 3/4 нагрузки - 5.1 A
Расчетное значение тока от 1/2 нагрузки - 4.1 A
Пусковой ток - 38 A
Расчетное значение тока без нагрузки - 2.6 A
Cos phi - коэф-нт мощности - 0.96
Cos phi - коэф. мощности при 0 нагрузке - 0.68
Cos phi - коэф. мощности при 3/4 нагрузки - 0.92
Cos phi - коэф. мощности при 1/2 нагрузки - 0.86
Номинальная скорость - 2870 об/м
Крутящий момент заторможенного ротора - 6.5 Нм
Распределение крутящего момента - 7 Нм
Момент инерции - 0.0033 кг м²
КПД двигателя при полной нагрузке - 67 %
КПД двигателя при 3/4 нагрузки - 63 %
КПД двигателя при 1/2 нагрузки - 55 %
Размер конденсатора - работа - 30 мкФ
Количество полюсов - 2
Схема пуска - прямой пуск
Степень защиты (IEC 34-5) - IP68
Класс изоляции (IEC 85) - F
Взрывозащищенное исполнение - нет
Встроенная защита электродвигателя - ТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защита - внутрен.
Длина кабеля - 10 м
Тип кабеля - H07RN-F
Тип кабельной вилки - SCHUKO
Система управления
Блок управления - Включен блок управления
Дополнительный I/O - External
Реле влажности - без реле влажности
Датчик воды в масле - без датчика воды в масле
AUTOADAPT - Нет
Другое
Масса нетто - 44 кг
Danish VVS No. - 391290312
Cтрана происхождения - HU
ТН ВЭД ЕАЭС Код - 8413702100
