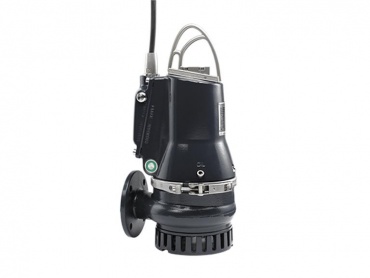

Погружной канализационный насос GRUNDFOS DP10.65.26.E.2.50B

№ продукта - 96877506

Дренажные насосы

  • Описание
  • Технические характеристики
  • Документация

Переносной насос DP GRUNDFOS с функцией AUTOADAPT подходит для бытового и промышленного применения.

Насос оборудован многолопастным рабочим колесом полуоткрытого типа 10 мм, которое обеспечивает свободный проход и подходит для перекачивания

  • сточных и поверхностных вод
  • грунтовых вод
  • технологической воды без твердых частиц и волокон.

Компактная конструкция насоса позволяет использовать его в качестве временной или стационарной установки.

Насос оборудован промежуточной масляной камерой, предварительно наполненной нетоксичным специальным маслом.

Для более простого демонтажа насос оснащен кабельным разъемом. Для предотвращения попадания в электродвигатель влаги в кабельный разъем устанавливается полиуретановая заглушка.

Зажим между корпусом насоса и электродвигателем обеспечивает простоту и безопасность демонтажа и сборки. Для проверки насоса на месте эксплуатации специальных инструментов не требуется.

Насос оснащен двойным картриджным уплотнением вала уникальной конструкции. Это упрощает процедуру замены уплотнения вала на месте эксплуатации насоса, для которой не требуется специальных инструментов, и исключает риск неправильной установки уплотнения.

Электродвигатель с классом изоляции F оснащен шарикоподшипниками с глубоким желобом с консистентной смазкой на весь срок эксплуатации.

Насос с напорным патрубком DN 65 готов как к свободной, так и к установке с помощью системы с автоматической трубной муфтой.

Насосы DP Grundfos с функцией AUTOADAPT оборудованы контроллером, датчиками и встроенной защитой электродвигателя. Их необходимо только подключить к сети. Если в одном резервуаре установлено несколько насосов, нагрузка распределяется равномерно между насосами с помощью встроенной логической схемой управления.

  • Выход сигнального реле.

Насос оснащен выходом для сигнального реле. Нормально замкнутый и нормально разомкнутый контакты можно использовать, например, для передачи звуковых или визуальных аварийных сигналов.

  • Произвольная задержка пуска в случае общего отключения питания.
  • Пуск насоса происходит только при правильном чередовании фаз.
  • Автокалибровка после каждого рабочего цикла насоса.
  • Защита от заклинивания.

Для предотвращения заклинивания рабочего колеса система защиты от заклинивания запускает насос через запрограммированные интервалы. В моделях, кроме EX, эта функция заменяет датчик сухого хода.

Для изменения предварительных и последующих настроек или для считывания данных, зарегистрированных в журналах, и рабочих параметров (количество пусков и рабочих часов) можно подключить модуль CIU Grundfos по постоянной или временной схеме.

Кривая характеристик

Технические данные
Maкс. расход - 11.1 л/с
Максимальный напор - 24.9 м
Тип рабочего колеса - Полуоткрытое
Максимальный размер частицы - 10 мм
Первичное уплотнение вала - SIC/SIC
Макс. гидравлическое КПД - 63 %
Допуски по рабочим хар-кам - ISO9906:2012 3B2
Материалы
Корпус насоса - Чугун EN-JL-1030
Рабочее колесо - Чугун EN-GJS-500-7
Монтаж
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 6 бар
Трубное присоединение - DIN
Выход насоса - DN 65
Максимальная глубина установки - 10 м
Установка сухая / погружная - S
Жидкость
Диапазон температур жидкости - 0 .. 40 °C
Плотность - 998.2 кг/м³
Данные электрооборудования
Потребляемая мощность - P1 - 3.5 кВт
Номинальная мощность - P2 - 2.6 кВт
Частота питающей сети - 50 Hz
Номин.напряжение - 3 x 400-415 В
Допуст.откл-е напряж - +6/-10 %
Макс. число пусков в час - 30
Номинальный ток - 5.8 A
Расчетное значение тока от 3/4 нагрузки - 4.5 A
Расчетное значение тока от 1/2 нагрузки - 3.5 A
Пусковой ток - 33 A
Расчетное значение тока без нагрузки - 2.8 A
Cos phi - коэф-нт мощности - 0.87
Cos phi - коэф. мощности при 0 нагрузке - 0.44
Cos phi - коэф. мощности при 3/4 нагрузки - 0.81
Cos phi - коэф. мощности при 1/2 нагрузки - 0.68
Номинальная скорость - 2870 об/м
Крутящий момент заторможенного ротора - 19 Нм
Распределение крутящего момента - 24 Нм
Момент инерции - 0.007 кг м²
КПД двигателя при полной нагрузке - 74 %
КПД двигателя при 3/4 нагрузки - 75 %
КПД двигателя при 1/2 нагрузки - 74 %
Количество полюсов - 2
Схема пуска - прямой пуск
Степень защиты (IEC 34-5) - IP68
Класс изоляции (IEC 85) - F
Взрывозащищенное исполнение - нет
Встроенная защита электродвигателя - ТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля - 10 м
Тип кабеля - 07RN8-F
Тип кабельной вилки - No plug
Система управления
Блок управления - не включен
Дополнительный I/O - Build in
Реле влажности - без реле влажности
Датчик воды в масле - без датчика воды в масле
AUTOADAPT - Да
Другое
Масса нетто - 68 кг
Danish VVS No. - 391291653
Swedish RSK No. - 5885995
Finnish LVI No. - 4822616
Cтрана происхождения - HU
ТН ВЭД ЕАЭС Код - 8413702100
