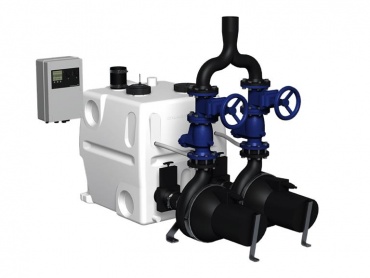

Канализационная насосная установка Grundfos Multilift MDV.65.80.22.2.50D/450.SL

№ продукта – 97577818

Неразъемно-комплектные канализационные насосные установки MULTILIFT MD1, MDV, оснащенные насосами SE или SL, предназначены для сбора и отвода сточных вод из крупных коммерческих зданий. Данные установки оснащены сборными резервуарами на 450 литров.

Получить консультацию
  • Описание
  • Технические характеристики
  • Документация

Компактная канализационная насосная установка состоит из одного или двух 450 литровых накопительных резервуаров, двух горизонтальных погружных канализационных насосов типа SL, встроенным контроллером, аналоговым датчиком уровня и соединительными элементами.

450 л резервуар изготовлен из коррозионностойкого полиэтилена и абсолютно герметичен. Он имеет

  • Три горизонтальных патрубка DN150
  • Вертикальный входной патрубок DN100,
  • Вертикальный соединительный патрубок DN75 для вентиляции со штуцером и зажимами
  • Две горизонтальных соединительных патрубка DN40 с одной стороны и зажимы для ручного мембранного насоса (принадлежность).

Специально разработанное запатентованное дно резервуара позволяет избежать осаждения и уменьшения количества остаточной воды. Если используется дополнительная накопительная емкость, то 4 соеденительных патрубка DN150 размещены по бокам.

Горизонтальные насосы для сточных вод с одноканальным рабочим колесом

  • Свободный проход до 80 мм для надежной работы системы без блокировок
  • уникальная система зажимов для демонтажа гидравлической части и двигателей в течении одной минуты,
  • водонепроницаемые кабельные разъемы из нержавеющей стали для легкого технического обслуживания и ремонта,
  • двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта,
  • электродвигатель с термическим выключателем внутри обмотки

Запорные клапаны, обратные клапаны, выпускные трубы, ручной диафрагменный насос, болты и прокладки, а также 450-литровый резервуар могут быть заказанны как принадлежности.

LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер используется для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке.

Функции контроллера:

  • Звезда / треугольник подключение для насосов> 5кВт
  • Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком
  • Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле.
  • Защита двигателя от работы всухую
  • 24 часа автоматической работы в течение длительного периода
  • установка времени задержки:
    • Остановка задержки
    • Начало задержки
    • Задержка сигнализации (время от появления неисправности до тревоги

указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак.

  • автоматическое измерение тока
  • операционные указанием:
    • Режим работы (автоматический, ручной)
    • Часы работы
    • Количество пусков
  • Журнал состояния:
    • Состояние насоса (работа, неисправность)
    • Последовательности фаз неисправностей и отсутствия фазы
    • Тепловой выключатель
    • Высокий уровень воды (сигнализация)
    • Время на обслуживание (по выбору).
  • выбор автоматического сброса аварийного сигнала
  • журнал отказов до 20 аварийных сигналов
  • выбор между различными уровнями начала
  • выбор типа подключенного датчика
  • калибровка датчика (установка)
  • Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).

В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для:

  • Насос работает
  • Выход из строя насоса
  • Высокий уровень воды сигнализации
  • Общая ошибка.

6 цифровых входов для выполнения следующих функций:

  • Соединительная плата датчика давления (в сборе)
  • Подключение аналоговых датчиков (4-20мА или 0-5В)
  • Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика
  • Подключение отдельного датчика уровня, который будет использоваться для наводнений

Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером.

  • Подключение внешнего сброса тревоги
  • Подключения тепловых реле электродвигателя.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV

Кривая характеристик:

Технические данные

Скорость насоса, при которой расчитаны его характеристики - 2895 об/м
Номинальный расход  - 5.5 л/с
Максимальный расход - 12.5 л/с
Номинальный напор - 12 м
Максимальный напор - 17.8 м
Тип рабочего колеса - VORTEX
Максимальный размер включений - 65 мм
Первичное уплотнение вала - SIC/SIC
Макс. гидравлическое КПД - 32 %
Сертификаты - CE,LGA,EAC

Материалы

Корпус насоса - Чугун
Материал корпуса насоcа -  EN 1561 EN-GJL-200
Корпус насоса - ASTM A48-30A
Рабочее колесо, AISI/ASTM - ASTM A48-30A
Резервуар - Plastic LDPE

Монтаж

Диапазон температуры окружающей среды - 0 .. 40 °C
Макс. рабочее давление - 10 бар
Тип напорного соединения - DIN
Размер напорного патрубка - DN 80
Допустимое давление - PN 10
Максимальная глубина установки - 2 м

Жидкость

Диапазон температур жидкости - 0 .. 40 °C
Плотность - 998.2 кг/м³

Данные электрооборудования

Мощность P1 - 2.8 кВт
Номинальная мощность - P2 - 2.2 кВт
Частота питающей сети - 50 Hz
Номин.напряжение - 3 x 380-415 В
Допуст.откл-е напряж - +6/-10 %
Макс. число пусков в час - 60
Диапазон тока насоса - 5 A
Расчетное значение тока от 3/4 нагрузки - 3.8 A
Расчетное значение тока от 1/2 нагрузки - 3 A
Пусковой ток - 37 A
Расчетное значение тока без нагрузки - 2 A
Cos phi - коэф-нт мощности - 0.86
Cos phi - коэф. мощности при 0 нагрузке - 0.21
Cos phi - коэф. мощности при 3/4 нагрузки - 0.81
Cos phi - коэф. мощности при 1/2 нагрузки - 0.72
Крутящий момент заторможенного ротора - 18 Нм
Распределение крутящего момента - 23 Нм
Момент инерции - 0.0088 кг м²
КПД двигателя при полной нагрузке - 77.0 %
КПД двигателя при 3/4 нагрузки - 76.6 %
КПД двигателя при 1/2 нагрузки - 73.5 %
Количество полюсов - 2
Схема пуска - прямой пуск
Степень защиты (IEC 34-5) - IP68
Класс изоляции (IEC 85) - F
Built-in motor protection - THERMAL SWITCH
Длина кабеля - 10 м
Тип кабеля - H07RN-F

Система управления

Реле влажности - без реле влажности
Датчик воды в масле - без датчика воды в масле
Режим работы - S3 50%, 1 MIN.

Резервуар

Общий объём резервуара(ов) - 450 л
Общий эффективный объем бака с вх. отверстием 180мм - 120 л
Общий эффективный объем бака с вх. отверстием 250 мм - 240 л

Другое

Вес(Нетто) - 202 кг
Вес(Брутто) - 281 кг
Объем поставки - 2.27 м³
Danish VVS No. - 154034422
Cтрана происхождения - DE
ТН ВЭД ЕАЭС Код - 8413702100
Экологические сертификаты - WEEE
