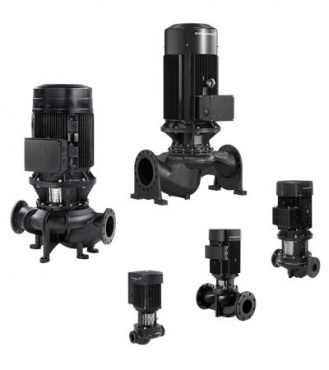

Одинарные вертикальные центробежные насосы «ин-лайн» TP 400-540/4
№ продукта - 96162128
Одинарные вертикальные центробежные насосы «ин-лайн»
- Описание
- Технические характеристики
TP 400-540/4 A-F-A-DBUE-YW3
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 40 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Кривая характеристик:
| Система управления: | ||
| Frequency converter: | Отсут. | |
| Жидкость: | ||
| Рабочая жидкость: | Вода | |
| Диапазон температур жидкости: | 0 .. 150 °C | |
| Температура перекачиваемой жидкости: | 20 °C | |
| Плотность: | 998.2 кг/м³ | |
| Технические данные: | ||
| Скорость насоса, при которой расчитаны его характеристики: | 1488 об/м | |
| Номинальный расход: | 2889 м³/ч | |
| Номинальный напор: | 35 м | |
| Фактический диаметр рабочего колеса: | 412 мм | |
| Код торцевого уплотнения вала: | DBUE | |
| Допуски по рабочим хар-кам: | ISO9906:2012 3B | |
| Материалы: | ||
| Корпус насоса: | Ковкое железо | |
| Материал корпуса насоcа: | EN-GJL-250 | |
| Корпус насоса: | ASTM class 35 | |
| Рабочее колесо: | Высокопрочный чугун | |
| Рабочее колесо, EN/DIN: | EN-GJS-400-15 | |
| Монтаж: | ||
| Диапазон температуры окружающей среды: | -20 .. 40 °C | |
| Макс. рабочее давление: | 25 бар | |
| Макс. давление при заданной темп-ре: | 25 бар / 150 °C | |
| Стандарт трубного присоединения: | DIN | |
| Диаметр трубного присоединения: | DN 500/DN 400 | |
| Допустимое давление: | PN 40 | |
| Монтажная длина: | 1400 мм | |
| Размер фланца электродвигателя: | FF840 | |
| Данные электрооборудования: | ||
| Тип электродвигателя: | SIEMENS | |
| Номинальная мощность - P2: | 400 кВт | |
| Частота питающей сети: | 50 Hz | |
| Номинальное напряжение: | 3 x 380-420D/660-725Y В | |
| Номинальный ток: | 690-690/400-400 A | |
| Пусковой ток: | 650-650 % | |
| Cos фи - характеристика мощности: | 0.87 | |
| Номинальная скорость: | 1490 об/м | |
| Класс энергоэфф-ти: | IE2 | |
| Количество полюсов: | 4 | |
| Степень защиты (IEC 34-5): | IP55 | |
| Класс изоляции (IEC 85): | F | |
| Номер электродвигателя: | 96509253 | |
| Другое: | ||
| Минимальный индекс эффективности, MEI ≥: | 0.7 | |
| Вес(Нетто): | 4200 кг | |
| Вес(Брутто): | 4640 кг | |
| Объем поставки: | 10.8 м³ | |
| Cтрана происхождения: | HU | |
| ТН ВЭД ЕАЭС Код: | 8413705900 | |
